大东海泵业无锡有限公司是一家专业的无负压供水设备生产厂家。在客户无负压供水设备选型时，我公司水泵厂家会提供完善的无负压供水设备型号、无负压供水设备价格等售前服务，以供客户参考，并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于无负压供水设备如何选型计算的知识：

一、无负压供水设备选型及注意事项：
1、生活给水系统采用无负压供水方式，应经当地自来水供水部门同意才能安装无负压供水设备。
2、在定时供水，供水的总流量达不到用水的流量时；并且供水管网的压力比较低、而且压力浮动较大、供水管径比较小及自来水单位认为不能安装无负压供水设备的地方不得采用无负压供水。
3、对于有毒物料、药品等危险化学物资的行业场所；以及不允许停水的用户不可以安装无负压供水设备。
4、如果用水比较集中、在同一个时间点用水量比较大或供水保证率要求较高的场所，采用无负压供水设备时，稳流罐的选型应考虑能满足用水高峰的水量。
5、如果安装使用无负压供水设备是在市政供水的管辖范围内，无负压供水设备允许的******设计水量应该经市政供水部门确定。如果是在自备水源供水的范围内，以上参数应由设计人员经技术经济比较后计算确定。
6、无负压供水设备进水管的口径必须要比供给无负压供水设备的管径至少要小两级或者两级以上。
7、无负压供水设备流量的确定：
（1）单一建筑
1)没有高位水箱情况，设计流量时应按照每秒的流量来确定，
2)如果有高位水箱的情况，设计流量就应该按照每小时的******流量来确定。
（2）如果是居民小区的设计流量应该按照《建筑给水排水设计规范》GB 50015-2003(2009年版)中第3.6.1条确定。
（3）不同用水性质的建筑共用同一无负压供水设备时，设计流量应按照《建筑给水排水设计规范》 GB 50015-2003(2009年版）有关规定确定。
（4）当地有给水设计流量实测数据时，可按其确定系统的给水设计流量。
8、无负压供水设备设计压力确定
（1）无负压供水设备的设计压力应满足用户******标准的配水点水压要求设计。
（2）无负压供水设备的设计扬程应为******标准点的供水所需压力减去最小可利用水压就是供水泵的扬程。
（3）无负压供水设备进水口处最小可利用水压应经计算后再确定，最小可利用水压不能低于当地自来水公司核定的、能够确保无负压供水设备安装点附近其他建筑用户用水的最小服务压力。
（4）无负压供水设备管道的沿程和局部水头损失计算，应按《建筑给水排水设计规范》GB 50015-2003 (2009年版)第3.6节确定。
9、无负压供水设备的供水泵直接从自来水水管网取水时，这种情况计算水泵扬程应考虑利用自来水管网的******水压来利用设定，并以自来水管网的******水压校核水泵的效率和超载情况。
10、当自来水管网水压变化比较小时，为无负压供水设备水泵选型时应使供水设计流量与水泵高效区******出水量一样；当自来水管网水压变化较大的时候，选择水泵时应使水泵在额定转速时的工况点位于水泵的效率偏向内侧。
11、对无负压供水设备进水管的流速应进行确认，其流速不能大于l.2m/s。
12、水泵应在高效区工作。恒压变频泵不能少于2台，并且最少得设置一台泵作为备用泵。
13、稳流罐选型时，稳流罐的容量不应少于1min（有特殊要求时，可增大）设计流量；选择低位不锈钢水箱时，不锈钢水箱的有效容量应是1-2小时的******小时流量，如果选择高位水箱时，水箱的调节容积不能少于小于30分钟的******流量。而且水箱储水的停留时间不应大干12小时，如果停留时间大干12小时，应该设置强制循环控制功能并且应设置持续消毒设备，另外稳流罐、高位水箱以及低位水箱必须采用耐腐蚀材质制作而成．
14、为满足夜晚无用水或者用水量最小时，可以不用启动主泵时，应该采用气压水罐调节的无负压供水设备，或在无负压供水设备上加一台小流量离心泵作为用水******峰供水启动。
15、无负压供水设备可在主泵后增加增压泵，其流量应该与主泵的流量一样；增压泵的台数应和主泵数量一样，与主泵串联方式运行。当水泵扬程较高时已经有多余的压力时，就不需要设置增压泵。
16、无负压供水设备工作状态在变频控制柜上应有明显的显示。
17、控制系统保护功能：无负压供水设备控制系统应有供水管网至******设定压力时停机（或减速运行）、水泵交替运行和自动切换、无故障长时间运行功能，并可根据用户需要具有实现远程及无线监控、远程网络监控等功能。
18、无负压供水设备的电机及电气部分应符合电气专业的有关要求。
19、无负压供水设备供水压力控制精度应小于或等于0.02MPa。

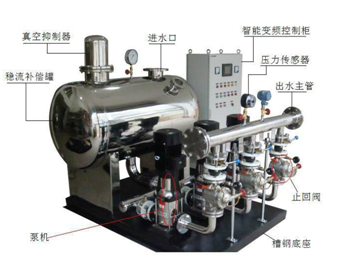

二、无负压供水设备实物结构图：

三、无负压供水设备选型实例：
1、工程条件：
某居住小区，有十八层商层住宅5栋，共有住户54O户，每户有一厨一卫，卫生器具给水当量为4.5，每户人口以3.5人计，用水定额取235L／(人·d)，小时变化系数取2.5。假设绿化、空调用水、未预见水量为0。
楼内层高28m，楼顶有消防水箱需由生活加压泵补水，消防水箱箱底距最高居住层消火栓栓口7m，水箱内水深1.8m，居民楼室内外高差1.2m。给水加压泵房位于楼外地面上，泵房地面比室外地面高0.1 5m。
市政给水管供水水压P市政min=O.1 8MPa、P市政max=0.3MPa。市政接管点与水泵房之间的管段长度L=100m，管径DNl00。接管点地面标高与小区室外地面相同，市政给水管管径DN400，市政给水管埋深1．5m。给水泵房引入管采用DNlOO的钢管。
生活给水系统采用集中分区供水，二层及二层以下为低区，由市政供水；3～1 O层为中区，11～18层为高区，由设在小区给水加压泵房内的两套无负压供水设备分别供水。
2、据此设计确定叠压给水没备的参数及规格。
3、计算用户的设计流量qg：
每户以3．5人计，用水定额取235L／(人·d)，小时变化系数取2.5，根据《建筑给水排水设计规范》GB50015—2003(2009年版)表361，流量计算分界服务人数为6300人，而根据已知条件计算出每套供水设备实际服务人数为840人，则设计流量按设计秒流量计算。
根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，按下式计算出******用水时卫生器具给水当量平均出流概率：

式中：u。一生活给水管道******用水时卫生器具给水当量平均
出流概率(％)；
qL一最高用水日的用水定额(L／(人.d);
m一每户用水人数；
Kh-小时变化系数；
Ng-每户设置的卫生器具给水当量数；
T一用水时间(h)，为24h；
0. 2一一个卫生器具给水当量的定额流量(L／s)。
计算结果：uo=0.0264
根据计算管段上的卫生器具给水当量总数，按下式计算出该管段的卫生器具给水当量的同时出流概率：

式中：u--计算管段的卫生器具给水当量同时出流概率(％)
Ng一计算管段上的给水当量总数；
ac一对应于不同U0的系数。
计算结果(中、高区流量计算结果相同)：
ac=O.01635
Ng=1080
U=O.0457
根据计算管段上的卫生器具给水当量同时出流概率，按下式计算得计算管段的设计秒流量：
qg=O.2.U.Ng
式中：qg一计算管网的设计秒流量(L/s)。
计算结果：
中(高)区生活用水设计流量：
qg=0.2·U.Ng=9．87L/s=35.5m3/h。
4、计算市政给水管供水至水泵进口处剩余压力Pi
Pi=Pm-[Pw+Pb+Pf+0．0098·(hfl+hjl+△H1)]
式中：Pi一水泵进口处压力(MPa)；
Pm一市政给水管网接点处的水压(MPa)；
Pw一水表的局部阻力损失(MPa)；
pb一倒流防止器的局部阻力损失(MPa)；
Pf一管道过滤器的局部阻力损失(MPa)；
hfl一市政给水管至水泵进口处的沿程阻力损失(m)；
Hj1--除水表、倒流防止器、管道过滤器外，管道的局部阻力损失(m)；
△Hl一市政给水管与水泵进口处的高程差(m)。
计算结果：
Pw=0.02MPa；
Pb=0．03MPa：
Pf=0．01MPa；
hf1=lm；
hjl=15m；
△H1=1．5—0．4/2+0.l5+0.6=2.05m(其中泵轴距地面高度0.6m)
P市政min=0.18MPa
Pi=O.18一[0.02+0.03+0.01+0.0098(1+1.5+2.05)]=0 08MPa
P市政max=0．30MPa
Pi=0.30一[0.02+0.03+0.01+0.0098(1+1.5+2.05)]
=0.20MPa
5、计算水泵出口设定压力Po：
po=0.0098.(Hl+hf2+hj2+H2)
式中：H1一水泵出口处至最不利用户的高程差(m)；
hf2一水泵出口处至最不利用户的管道沿程阻力损失(m)；
hj2一水泵出口处至最不利用户的管道局部阻力损失(m)；
H2-最不利用户所需自由水头(m)。
计算结果：
中区：最不利用户为十层淋浴器，淋浴器距地2．2m，泵轴距地高度0．6m。
H1=1. 2+2．8·(10-1)+2.2—0．15-0．6=27．85m
Hf2+Hj2=7m
H2取6m
Po=O．0098·(27.85+7+6)=0．40MPa
中区Po为0．40MPa。
高区工况1：最不利用户为最高层淋浴器，淋浴器距地2．2m，
泵轴距地高度0．6m。
H1=1.2+2.8(18-1)+2．2 -0.15-0.6=50．25m
Hf2+Hj2=10m
H2取6m
Po=O.0098.(50.25+10+6)=0.66MPa
高区工况2：最不利用户为水箱，消火栓距当层地面1.lm，水箱进水管距最高水位0.8m。
H1=1.2+2.8  (18-1)+1.1+7+1．8+0．8-0．1 5—0．6-58 7 5m
Hf2+Hj 2=7m
H2取2．Om
Po=O．0098·(5 8．7 5+7+2)-0．66MPa
高区Po取0．66MPa(即取工况2)。
6、计算水泵所需扬程H：
H=Po—Pi
中区：当P市政min=0.18MPa时：
 Hmatx=0.4O-0．08=0．32MPa
当P市政max=0．30MPa时，
Hin=O.40-0.20=0．20MPa
高区：当P市政min=0。18MPa时：
Hmax=O．66一O．08=0．58MPa
当P市政max=0 30MPa时：
Hmin=O.66—0.20=0.46MPa
7、校核设备进水管的******过水能力Qmax：进水管管径为1OOmm、流速为1．2m／s时，进水管流量Qmax为 37.8m3／h，大于35．5m3／h，满足要求。
8、选用罐式无负压供水设备
中区设备：
设计流量35．5m 3／h，设计扬程0．2 0～0．32MPa，查无负压供水设备参数表选用罐式无负压供水设备额定流量40m3／h，设备额定扬程0.33MPa。设备进水管管径DNl00。
高区设备：
方案1：设计流量35．5m 0／h，设计扬程0．46～0 58MPa，
查无负压供水设备参数表选用罐式无负压供水设备额定流量40m3/h，设备额定扬程0．66MPa，单泵功率7.5kW。设备进水管管径DNl00。
方案2：设计流量35．5m3／h，设计扬程0．46～0．5 8MPa，
查无负压供水设备参数表选用罐式无负压供水设备额定流量32m3／h，设备扬程0．7 0MPa，单泵功率5．5kW。罐式无负压供水设备进水管管径DNl00。
方案比较：由无负压供水设备参数表选用罐式无负压供水设备单泵流量
为10～18m3／h，单泵扬程为0.83～0．64MPa。该方案设计流量近似等于两台泵******流量之和，充分利用了水泵高效区；并且单泵功率小，设备成本低。该方案的缺点是设备流量的余量较小。
9、选用箱式无负压供水设备
中区设备：
设计流量35.5m／h，设计扬程O．20—0．32MPa，查无负压供水设备参数表选用箱式无负压供水设备额定设备额定流量4Om3／h，设备额定扬程0．35MPa，水箱公称容积12m3，APVl2—40增压水
泵1台，流量8～1 4m3／h。设备进水管管径DN125。
计算******小时用水量Qh:

水箱有效容积应为20.6～41．2m3。
如工程考虑在市政停水时仍能短时间内全流量供水，设备需增加水箱容积和增压水泵台数等。
高区设备：
设计流量35．5m3／h，设计扬程0．46～0．5 8MPa，设备出口设定压力Po=0.66MPa，查无负压供水设备参数表选用无负压供水设备流量36m3／h，设备扬程0.75MPa，
水箱公称容积36m。，无增压装置，无负压供水设备进水管管径DNl00。水箱容积计算同中区，满足要求。
方案分析：无增压装置时由低位水箱吸水，设备扬程应满足Po的要求。
根据水泵相似定律H1／H2=(n1/n2)2近似分析最不利水泵
扬程变化工况下的调整比，式中Hi为扬程，ni为转速。当n2
为额定转速时，n1／n2为调速比，宜在0.7～1．O的范围内。

即最不利工况下调速比大于0．7，满足水泵高效运行的要求。
10、选用管中泵式无负压供水设备
中区设备：
设计流量35．5m3／h，设计扬程0.20～0。32MPa，查无负压供水设备参数表选用无负压供水设备流量34m3／h，设备扬程O.4OMPa。设备进水管管径DNlOO。
高区设备：
设计流量35．5m3／h，设计扬程O．46～0．58Mp’a，查无负压供水设备参数表选用无负压供水设备选用流量34m3／h，设备扬程0．64MPa。设备进水管管径DNl00。
