一、单级双吸离心泵的特点
单级双吸离心泵的特点是流量较大，扬程较高；泵体是水平中开的，检修时不需拆卸电动机及管路，只要揭开泵盖即可进行检查和维修；由于叶轮对称布置，叶轮的轴向力基本达到平衡，故运转较平稳；由于泵体比较笨重，占地面积大，故适宜于圊定使用。单级双吸离心泵目前有S、Sh两个系列。S系列泵是Sh系列泵的更新产品，泵的性能指标比Sh系列泵更******，其适用范围：泵进口直径为150～1 400 mm，转速为360~2 900 r/min，流量为162—18 000 m3/h，扬程为12—125 m。广泛用于丘陵山区较大面积的农田灌溉。
二、单级双吸离心泵的结构图

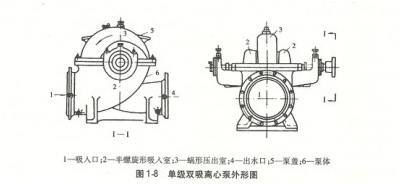

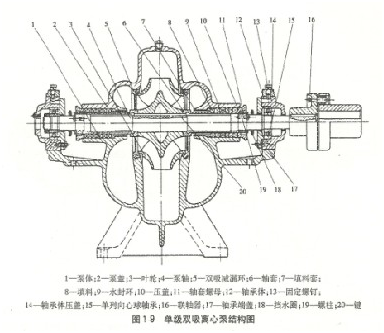

单级双吸离心泵的外形如图1-8所示，其单级双吸离心泵的结构图如图1-9所示。它的主要零件与单级单吸离心泵基本相似，所不同的是：单级双吸离心泵的叶轮是对称的，好像是由两个相同的单吸式叶轮背靠背地连接在一起，水从两面进入叶轮。叶轮用键、轴套和两侧的轴套螺母固定，其轴向位置可通过轴套螺母进行调整；单级双吸离心泵的泵盖与泵体共同构成半螺旋形吸入室和蜗形压出室。泵的吸入口和出水口均铸在泵体上，呈水平方向，与泵轴垂直。水从吸入口流人后，沿着半螺旋形吸人室从两面流人叶轮，故该泵称为单级双吸离心泵；泵盖与泵体的接缝是水平中开的，故又称单级双吸蜗壳式离心泵。单级双吸离心泵在泵体与叶轮进口外缘配合处装有两只减漏环，称双吸减漏环。在减漏环上制有突起的半圆环，嵌在泵体凹槽内，起定位作用；双吸泵在泵轴穿出泵体的两端共装有两套填料密封装置，水泵运行时，少量高压水通过泵盖中开面上的凹槽及水封环流人填料室中，起水封作用；双吸泵从进水口方向看，在轴的右端安装联轴器，根据需要也可在轴左端安装联轴器，泵轴两端用轴承支承。轴承型式一般用单列向心球轴承，当轴径与转速的乘积Dn,> 300 000 rruu．r/min时采用滑动轴承。
