潜水排污泵结构|性能|参数说明
浏览次数:0
大东海泵业无锡有限公司是一家专业的潜水排污泵生产厂家。在客户潜水排污泵选型时,我公司水泵厂家会提供完善的潜水排污泵型号、潜水排污泵价格等售前服务,以供客户参考,并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于潜水排污泵结构|性能|参数说明的知识:
该系列污水泵采用独特的叶轮结构和新的机械密封,可有效地输送含固体和长纤维的介质。与传统叶轮相比,叶轮为单个流动通道或双流动通道的形式。它类似于相同横截面的弯曲管。它具有非常好的溢流功能,并配有合理的蜗壳,使泵效率更高。叶轮动静平衡测试,使泵在运行过程中无振动。
潜水排污泵流量:7~600m3 / h,扬程:7~60m等。潜水排污泵按WL,YW,GW系列产品设计制造,性能参数与介质和安装方法相同。
潜水排污泵特性:
1.采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2.机械密封采用新型硬质耐腐的碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元件,对水泵电机******保护。
5.可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行******保护,提高了产品的安全性与可靠性。
6.浮球开关可以根据所需液变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7.可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。
8.能够在全扬程范围内使用,而保证电机不会过载。
9.有两种不同的安装方式,固定式自动耦合安装系统,移动式自由安装系统。
主要参数
潜水排污泵选用的主要控制参数为水泵的流量、扬程、功率、效率、工作压力、 气蚀余量等。
常用型号
潜水排污泵规格型号常用的有 AS、AV、QW(WQ)、JYWQ 等系列。
潜水排污泵结构说明:
WQ型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。
其主要部件作用如下:
信号线:配备全保水泵控制柜,对泵实行*********保护,包括漏水、断相、短路、过热、电机过载等项目。
电机定子:采用B级或F级绝缘。
漏水探头:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮:叶轮采用单流道或双流道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体:与叶轮配用,使得泵具有高的效率。
密封环:装在泵体口环处,当叶轮因运转而使口环处磨损,可更换密封环,以保证泵以******效率运行。
非常感谢您对以上内容的访问和阅读!本条资讯是关于潜水排污泵结构|性能|参数说明的介绍,如您对此问题还想有进一步的了,或想购买此相关产品,请直接联系我公司客服人员,随时欢迎您的咨询。客服联系电话:133 9511 4288,微信同号。谢谢!
潜水排污泵WQ型(又称无阻塞潜水排污泵)是在国内******技术的基础上结合国内水泵特点开发的新一代泵产品。无阻塞潜水排污泵具有节能效果。重要的,防缠绕,无堵塞,自动安装和自动控制。它在排出固体颗粒和长纤维废料方面具有独特的效果。
该系列污水泵采用独特的叶轮结构和新的机械密封,可有效地输送含固体和长纤维的介质。与传统叶轮相比,叶轮为单个流动通道或双流动通道的形式。它类似于相同横截面的弯曲管。它具有非常好的溢流功能,并配有合理的蜗壳,使泵效率更高。叶轮动静平衡测试,使泵在运行过程中无振动。
潜水排污泵流量:7~600m3 / h,扬程:7~60m等。潜水排污泵按WL,YW,GW系列产品设计制造,性能参数与介质和安装方法相同。
潜水排污泵特性:
1.采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2.机械密封采用新型硬质耐腐的碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元件,对水泵电机******保护。
5.可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行******保护,提高了产品的安全性与可靠性。
6.浮球开关可以根据所需液变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7.可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。
8.能够在全扬程范围内使用,而保证电机不会过载。
9.有两种不同的安装方式,固定式自动耦合安装系统,移动式自由安装系统。
主要参数
潜水排污泵选用的主要控制参数为水泵的流量、扬程、功率、效率、工作压力、 气蚀余量等。
常用型号
潜水排污泵规格型号常用的有 AS、AV、QW(WQ)、JYWQ 等系列。
潜水排污泵结构说明:
WQ型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。
其主要部件作用如下:
信号线:配备全保水泵控制柜,对泵实行*********保护,包括漏水、断相、短路、过热、电机过载等项目。
电机定子:采用B级或F级绝缘。
漏水探头:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮:叶轮采用单流道或双流道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体:与叶轮配用,使得泵具有高的效率。
密封环:装在泵体口环处,当叶轮因运转而使口环处磨损,可更换密封环,以保证泵以******效率运行。

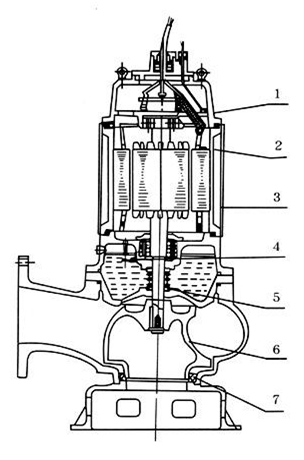

1 | 配全自动安全保护控制柜的泵接线腔内设有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵保护。 | |
2 | 电机定子采用B级和F级绝缘,内装热保护传感器。 | |
3 | 根据使用场合口径为2 00以上的泵,可根据用户需要采用外循环冷却系统,能保证水泵在水池的******水位正常运转。 | |
4 | 油室内装有漏水检测探头,当机械密封损坏后,水进入油室,探头发生信号由控制系统对泵实施保护。 | |
5 | 双端面机械密封保证水泵可靠运行。 | |
6 | 独特的叶轮,具有很大的流道,能够通过大的物料及纤维垃圾。 | |
7 | 泵叶轮与泵体之间装有可更换的耐磨圈,以保证泵以******效率运行 |
